Управляемая уровнем и фронтом сигнала подсистема Enabled and Triggered Subsystem


Подсистема Enabled and Triggered Subsystem (в дальнейшем ET-подсистема) включается фронтом сигнала поступающего на Tвход системы при наличии положительного сигнала на E-входе системы. Так же как и Triggered Subsystem эта подсистема выполняет вычисления только на том шаге моделирования, где произошло изменение управляющего сигнала на T-входе. Параметр States when enabling блока Enable не оказывает влияния на работу ETподсистемы.

Оба управляющих сигнала могут быть векторными.

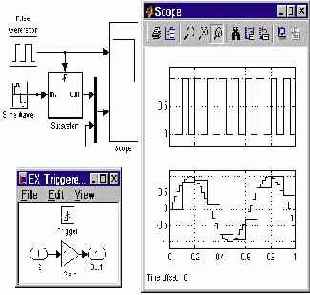

Пример ET-подсистемы дан на рисунке 9.9.6.



Управляемая уровнем и фронтом сигнала подсистема Enabled and Triggered Subsystem

.
